JEM AF-1

MADE IN DENMARK

DMX内蔵コンパクト送風機

小型パワフル送風機

AF-1ファンは、8角形のブラックボディーをしたデンマーク製のコンパクトな送風機です。動作音は低音でありながら、指向性の高い風を作り出します。風量の調節は、付属のリモートコトンロールで可変する事が出来ます。DMXも標準装備しているので、DMXコンソールで風量を制御する事が出来ます。コンパクトなボディーで、床置き・吊り・スタンド設置が可能なモデルなので、スタジオ・劇場・ライブハウス等、様々な場所で活躍しています。

REMOTE/TIMEコントローラー

AF-1には標準でリモートコントローラーが付属しています。遠隔で電源のON/OFFの他に、風量の調節やタイマー制御も可能です。コネクタはXLR-3pinです。

DMXコネクタ

AF-1のDMX IN/OUTコネクタは、XLR-3pinが標準の状態ですが、当社ではXLR-5pinへ交換してから出荷しております。

スペック

電源AC115V 50/60Hz 1.8A
制御DMX/リモートコントロール/アナログ0-10V
回転数最大2500rpm@50Hz
ノイズレベル70dBA
最大風速0.5m : 7.5m/s
1m : 7.1m/s
3m : 3.8m/s
最大風量0.5m : 22.1cmm
1m : 20.9cmm
3m : 11.8cmm
付属品リモートコントロール/電源ケーブル
本体寸法全長390×幅180×高さ400mm ※吊りYOKE含む
本体重量10Kg ※吊りYOKE含む

本体寸法図

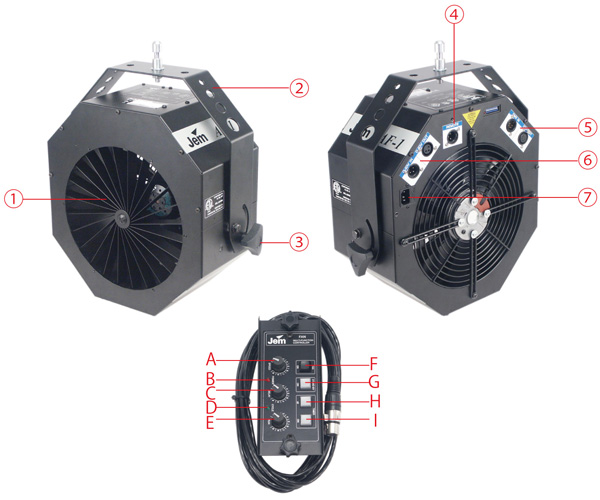

各部の名称

①吹出口
②吊りYOKE
③角度固定ハンドル
④リモコン接続コネクタ
⑤DMX IN/OUT
⑥アナログ0-10V IN/OUT
⑦電源コネクタ

A:スピード設定
B:電源LED
C:休止時間設定
D:タイマーLED
E:動作時間設定
F:リモートON/OFF
G:スタンバイスイッチ
H:設定時間×8倍
I :タイマーON/OFF

オプション・アクセサリー

平置きベースSHB-10
ファンを床置きで使用する際に使います。
寸法:224.5mm×60mm
重量:1.1Kg
穴寸法:17mm
STハンガー
ファンをバトンやトラスに吊す際に使用します。
寸法:145×152mm
重量:0.6Kg
耐荷重:25Kg
適合パイプ:34~48.6mm
収納ダンプラケース
専用の軽量ダンプラケースです。平置きベースやハンガーも収納出来ます。
寸法:全長×幅×高さmm
重量:Kg
135MB-Jスタンド
ブラックカラーのスタンドです。
最低高さ:105cm
最大高さ:350cm
重量:6kg
耐荷重:13Kg
ベーススタンド340
ファンを手軽に移動出来るキャスター付きロースタンドです。脚3本中1本のみ35.5〜47.5cmの伸縮可能です。
寸法:脚直径75cm (脚延長時100cm)
高さ36.5cm
穴サイズ:凹28mm
重量:5.4Kg (耐荷重40Kg)
KC-080Rキャスター
135MB-Jスタンドに取り付けるキャスターです。ブレーキ付きで、3個セットです。
キャスター直径:80mm
